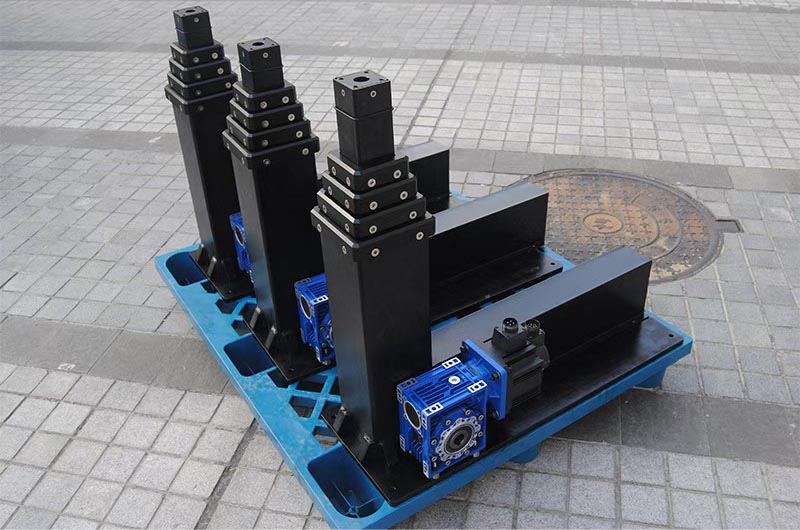

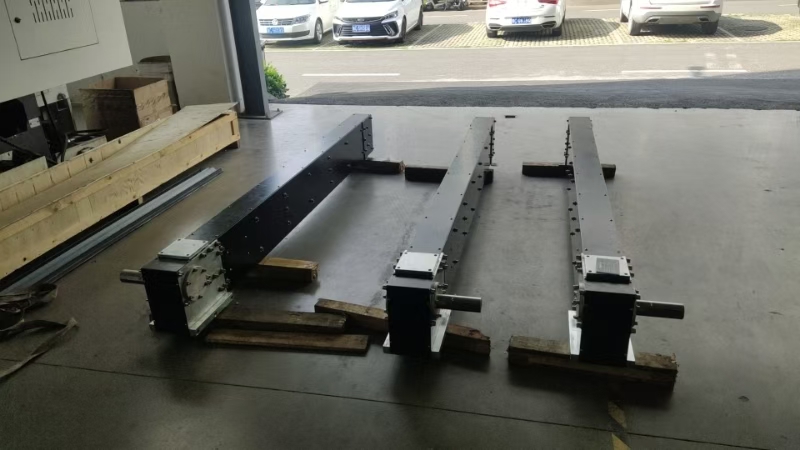

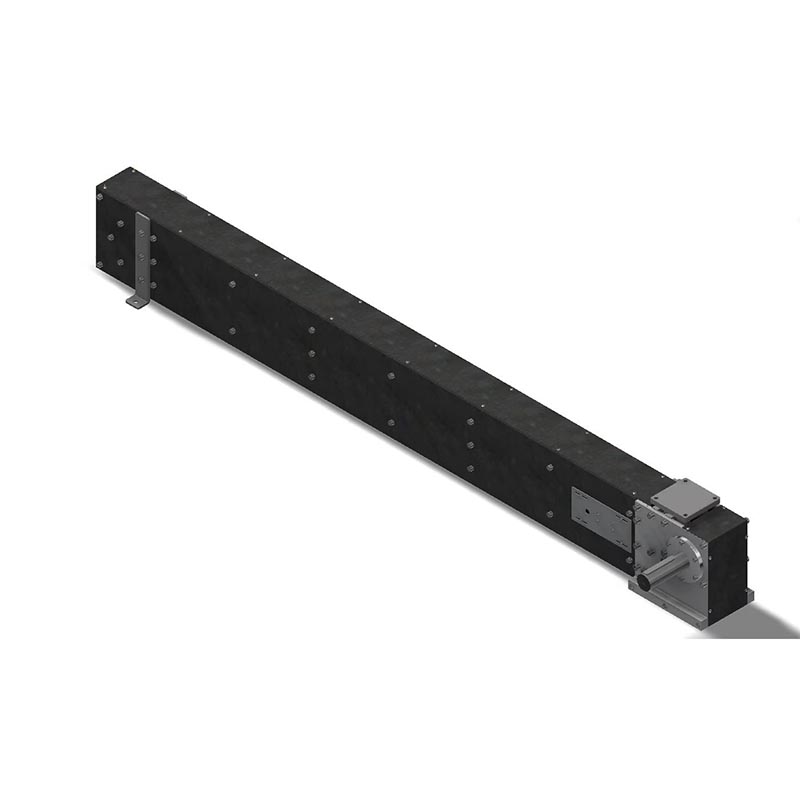

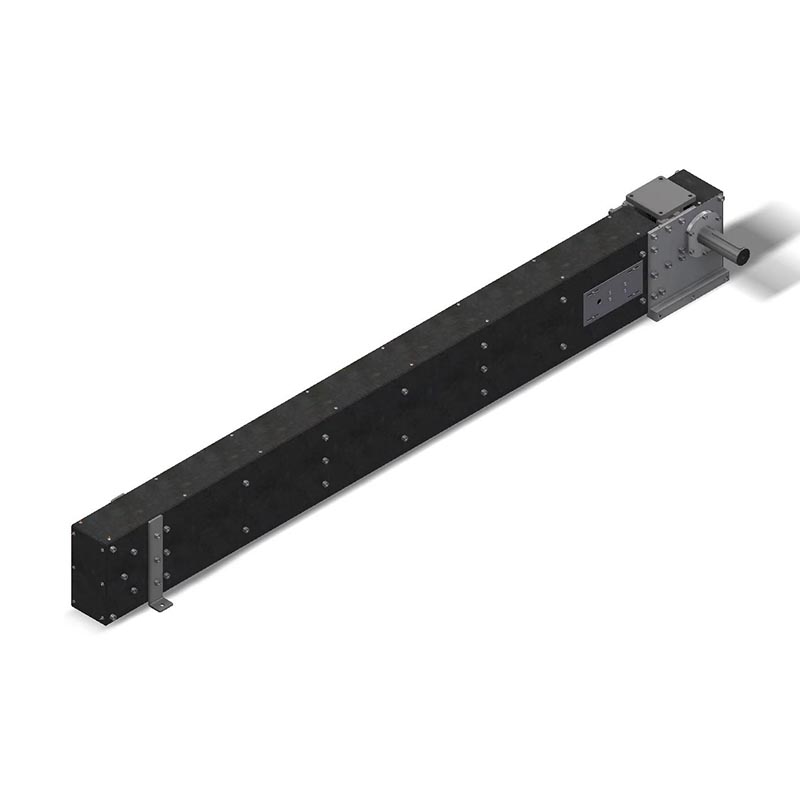

Sistema de elevación de cadena rígida

Cuando el sistema de elevación de cadena rígida del proveedor de Homall en China es impulsado por un motor con engranajes, los segmentos de la cadena se bloquean firmemente para formar una columna rígida sólida para brindar una fuerza de empuje y elevación constante; Durante la retracción, los eslabones de la cadena se desbloquean y se flexionan para plegarse de manera compacta dentro del gabinete de almacenamiento incorporado, lo que ahorra en gran medida espacio de instalación sin una base extra profunda ni espacio reservado para la espalda. Suministramos dos construcciones principales: cadena rígida simple simple y cadena rígida doble de malla dúplex para requisitos de carga diferenciados.

Características principales del producto

1. Diseño compacto que ahorra espacio

No se requiere espacio reservado para la carrera trasera; La cadena plegada está completamente contenida dentro de la carcasa de transmisión, reduce el espacio total de instalación en más de un 60% en comparación con las unidades de elevación hidráulicas/de tornillo tradicionales, ideal para instalaciones en espacios reducidos, incluido un mástil de elevación montado en un vehículo y un sistema de soporte de contenedores.

2. Alta carga y rendimiento estable

La cadena rígida de mallado dúplex soporta una carga estática máxima de hasta 25 toneladas y una carga de trabajo dinámica de hasta 20 toneladas; rango de carrera disponible desde 0,3 m hasta 16 m, velocidad de funcionamiento nominal de 10 a 200 mm/s, parada arbitraria en cualquier posición dentro de la carrera completa con precisión de posicionamiento repetido a nivel milimétrico.

3. Diseño limpio y de bajo mantenimiento

Totalmente libre de fugas de aceite y sin contaminación del fluido hidráulico, se adapta perfectamente a salas limpias, procesamiento de alimentos, meteorología y entornos hostiles a prueba de explosiones; El modelo estándar solo necesita lubricación periódica cada 40.000 ciclos de trabajo, larga vida útil de más de 2 millones de ciclos en condiciones normales de trabajo.

4. Montaje flexible y uso multidireccional

Admite elevación vertical, vaivén horizontal y elevación por suspensión en tres modos de trabajo; ángulo de instalación del gabinete personalizado (0°/90°/180°), eje de salida izquierdo/derecho/doble para satisfacer las demandas de diseño de equipos diversificados.

5. Funcionamiento con poco ruido

Estructura de eslabón de cadena y piñón motriz mecanizados con precisión, ruido de funcionamiento controlado por debajo de 60 dB para implementación en interiores y en campo silencioso.

Configuración y personalización opcionales

Fuente de unidad

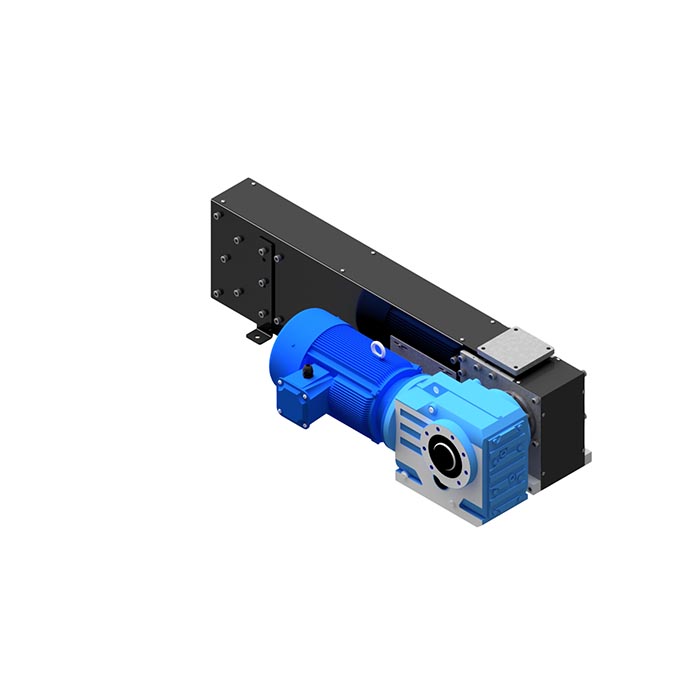

El sistema de elevación de cadena rígida tiene un motor con engranaje eléctrico de 380 V/220 V, un motor de freno y un servomotor con codificador para un posicionamiento preciso.

Opción de material

Cadena estándar de acero al carbono, cadena de acero inoxidable 304 para lugares de trabajo costeros y químicos resistentes a la corrosión

Piezas auxiliares

Interruptor de límite superior/inferior, protección contra sobrecargas de seguridad, protección exterior a prueba de polvo, carrera y carga personalizadas según el dibujo del cliente

Amplia aplicación

Mástil telescópico móvil, torre de comunicación montada en vehículos, sistema de elevación de iluminación de campo

Empuje de material de línea de producción automatizada, plataforma elevadora industrial y unidad de reemplazo de elevador de tijera

Pata de soporte ajustable para contenedor, unidad de elevación inteligente para estacionamiento, mecanismo de elevación de escenario

Equipos de monitoreo ambiental, equipos de elevación para salas blancas médicas, dispositivos de elevación auxiliares aeroespaciales

Especificaciones técnicas clave (serie estándar)

Cadena rígida simplex

Carga dinámica 0,5–8 toneladas, carrera máxima 8 m

Cadena rígida de mallado dúplex

Carga dinámica 8–20 toneladas, carrera máxima 16 m
